Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

16 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Tablero General (TGE) Transferencia Principal Subestación 2
Descripción general de la carga: La Subestación 2 alimenta a los Tableros de Distribución que tienen las cargas de Aires Acondicionado del Data Center
Información del Medidor PQ
Marca: ACUVIM-EL
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 11/05/2025
Fecha de medición final: 11/06/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Los índices de todos los parámetros de calidad de la energía evaluados se encuentran dentro de los límites recomendados por el IEEE. Estos parámetros son voltaje RMS, factor de potencia, índices de distorsión armónica de voltaje y corriente y desbalances, todos ellos dentro de los límites recomendados.
Importante

  • El THD de tensión paso de 1.75% a 2.2% a partir del 5 de junio, día en que coincide con la compensación del factor de potencia. Es recomendable revisar que no exista un problema de resonancia que este agravando la distorsión armónica. Esta distorsión en la tensión no se observó en el transformador 2, pero si en este tablero.

  • Las amónicas en la tensión siguen un comportamiento normal, pero la armónica 17ava de una de las fases es mayor que las 13ava, por lo que se puede suponer una posible resonancia.

  • La distorsión armónica en la corriente paso de 5% a 10% a partir del 5 de junio, se recomienda revisar una posible resonancia, dado que coincide con la elevación del factor de potencia.

  • El mes anterior se observó un comportamiento anormal de las armónicas, en ese mes se aprecia que el problema se agravó.

  • Se observaron dos caídas de tensión, el 14/05/2025 a las 00:10 h, 16/05/2025 a las 22:50 h, estos disturbios se observaron también en el transformador 1 y 2, por lo que el problema seguramente llegó del suministro. Es importante verificar si estos disturbios en el voltaje tuvieron algún efecto adverso en la operación de los equipos del centro de carga. El mes pasado se tuvieron 5 disturbios en la tensión en este punto de medición. Es importante verificar si estos disturbios en el voltaje tuvieron algún efecto adverso en la operación de los equipos del centro de carga, principalmente el sistema de aire acondicionado del Data Center que se encuentra en este tablero.

Precaución
  • Atender el problema de resonancia.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 128.29 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.88 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.2 0 - 5 %
THDi % 9.91 ---
Flicker Pst - 0-1 p.u.
Flicker Plt - 0-0.8 p.u.
Desbalance Dv % 0.8 0 - 2 %
Desbalance Di % 3.38 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
305.11 346.49 393.69 396.68 452.88 471.77 507.81
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
145.67 176.73 209.84 207.65 230.91 239.60 265.72
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
346.50 394.24 447.32 448.77 506.16 525.92 565.20
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.85 0.86 0.88 0.88 0.91 0.91 0.92
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.19 1.42 1.74 1.76 2.20 2.33 2.77
THDi (%)
min. p5 p50 mean. p95 p99 max.
2.40 4.16 5.24 5.86 9.91 10.87 11.94
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.28 0.58 0.70 0.70 0.80 0.84 1.13
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.85 1.83 2.68 2.66 3.38 4.48 7.83
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.90 59.97 60.00 60.00 60.03 60.04 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
123.46 125.10 128.38 128.29 131.41 132.06 133.20
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
867.64 1,006.44 1,159.19 1,167.33 1,346.67 1,405.84 1,560.28
Factor K
min. p5 p50 mean. p95 p99 max.
1.00 1.00 1.10 1.14 1.40 1.50 1.60

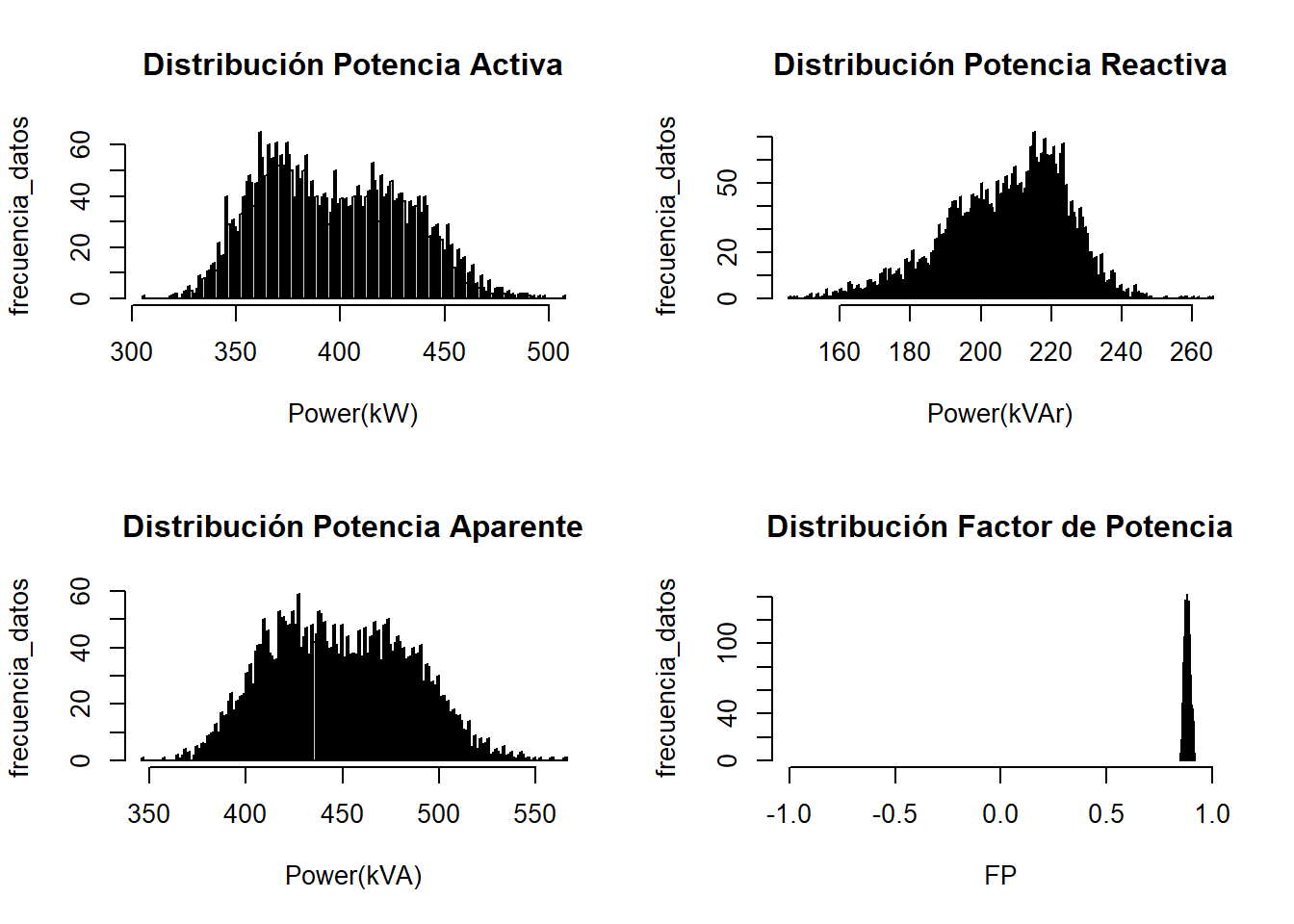

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :305 Min. :146 Min. :346 Min. :0.85
1st Qu.:369 1st Qu.:196 1st Qu.:421 1st Qu.:0.87
Median :394 Median :210 Median :447 Median :0.88
Mean :397 Mean :208 Mean :449 Mean :0.88
3rd Qu.:424 3rd Qu.:220 3rd Qu.:476 3rd Qu.:0.89
Max. :508 Max. :266 Max. :565 Max. :0.92

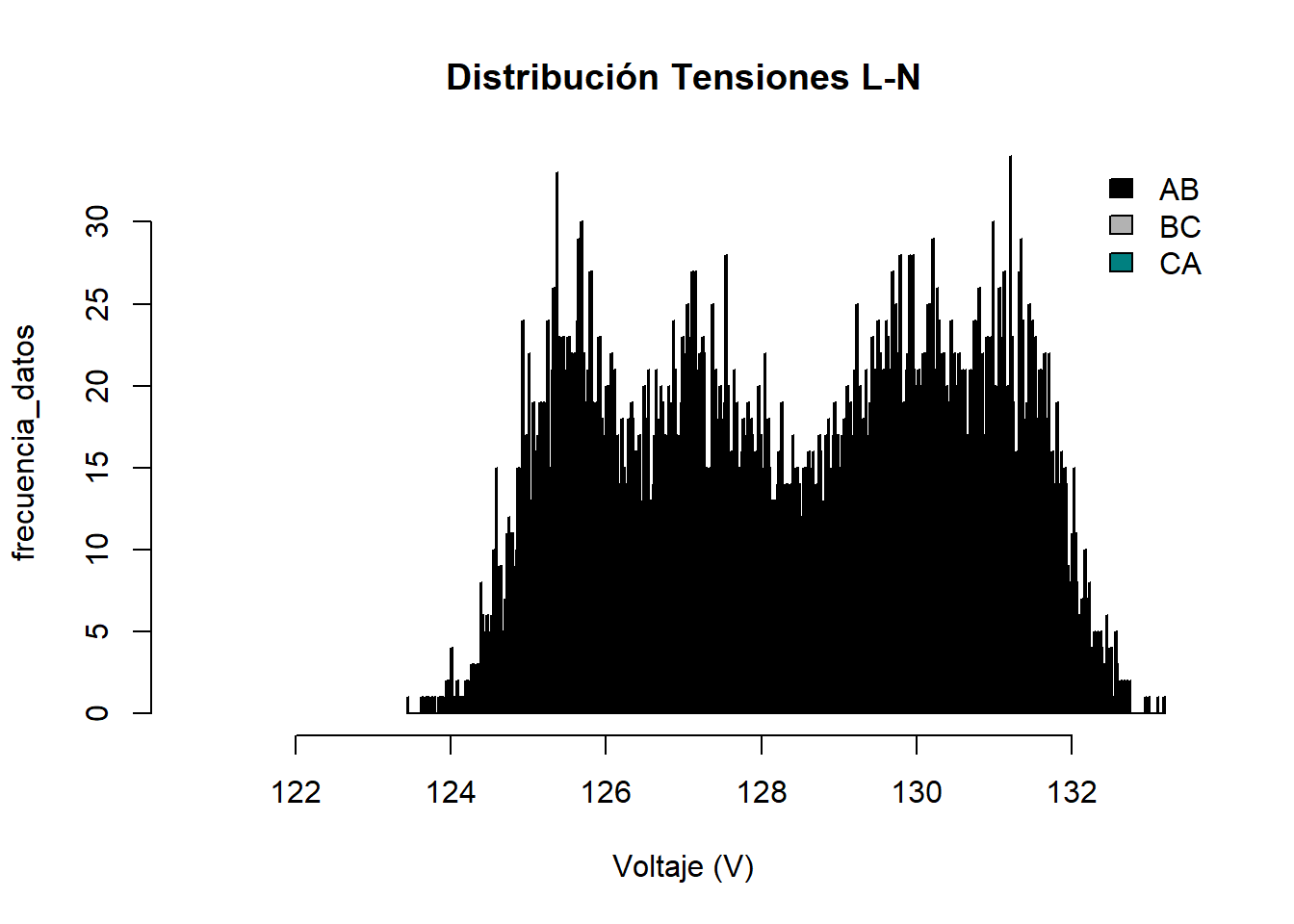

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VA VB VC
Min. :123 Min. :124 Min. :125
1st Qu.:126 1st Qu.:126 1st Qu.:127
Median :128 Median :128 Median :129
Mean :128 Mean :128 Mean :129
3rd Qu.:130 3rd Qu.:130 3rd Qu.:131
Max. :132 Max. :132 Max. :133

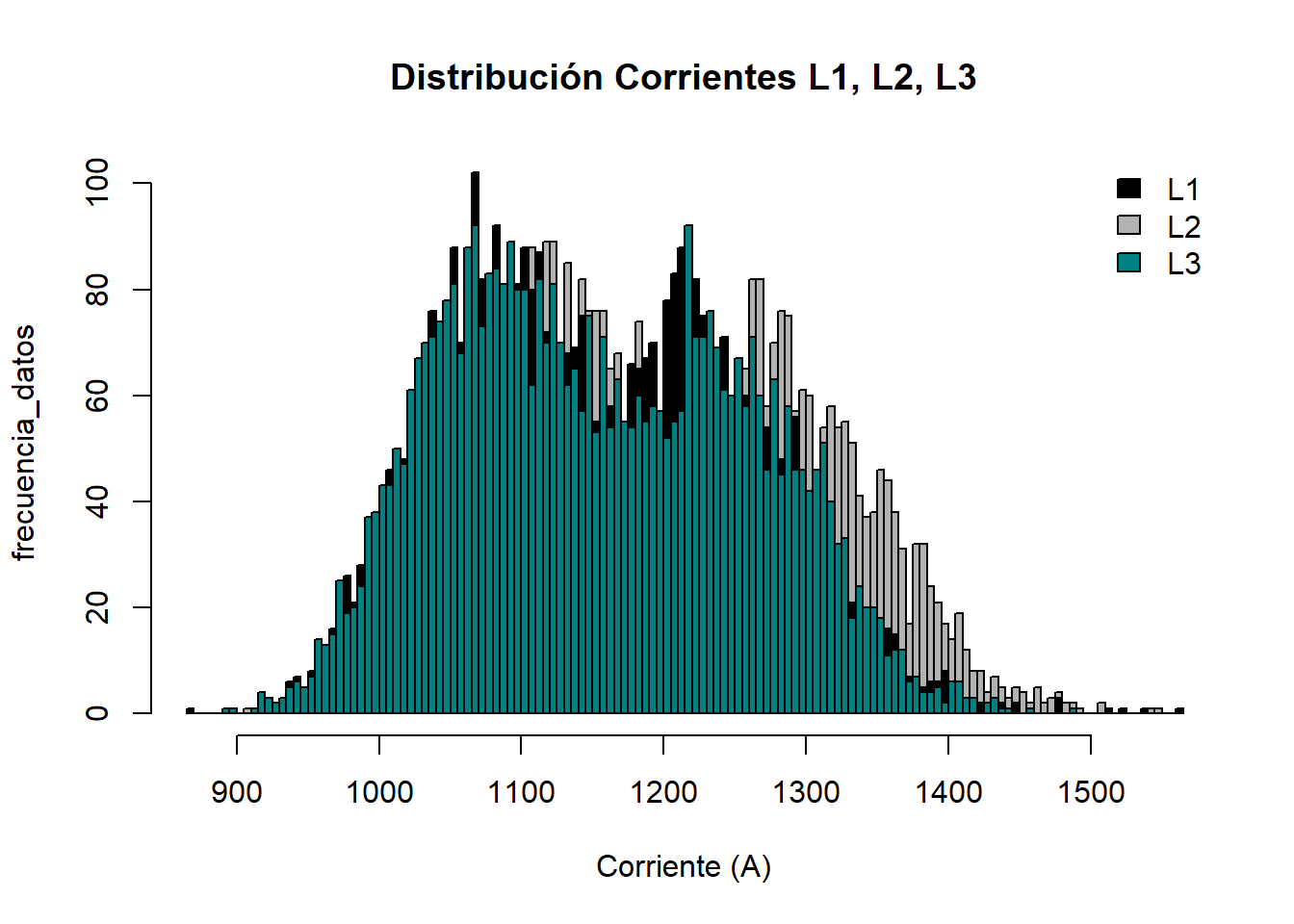

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 868 Min. : 905 Min. : 892
1st Qu.:1070 1st Qu.:1107 1st Qu.:1069
Median :1145 Median :1187 Median :1146
Mean :1153 Mean :1195 Mean :1154
3rd Qu.:1230 3rd Qu.:1281 3rd Qu.:1238
Max. :1560 Max. :1547 Max. :1487

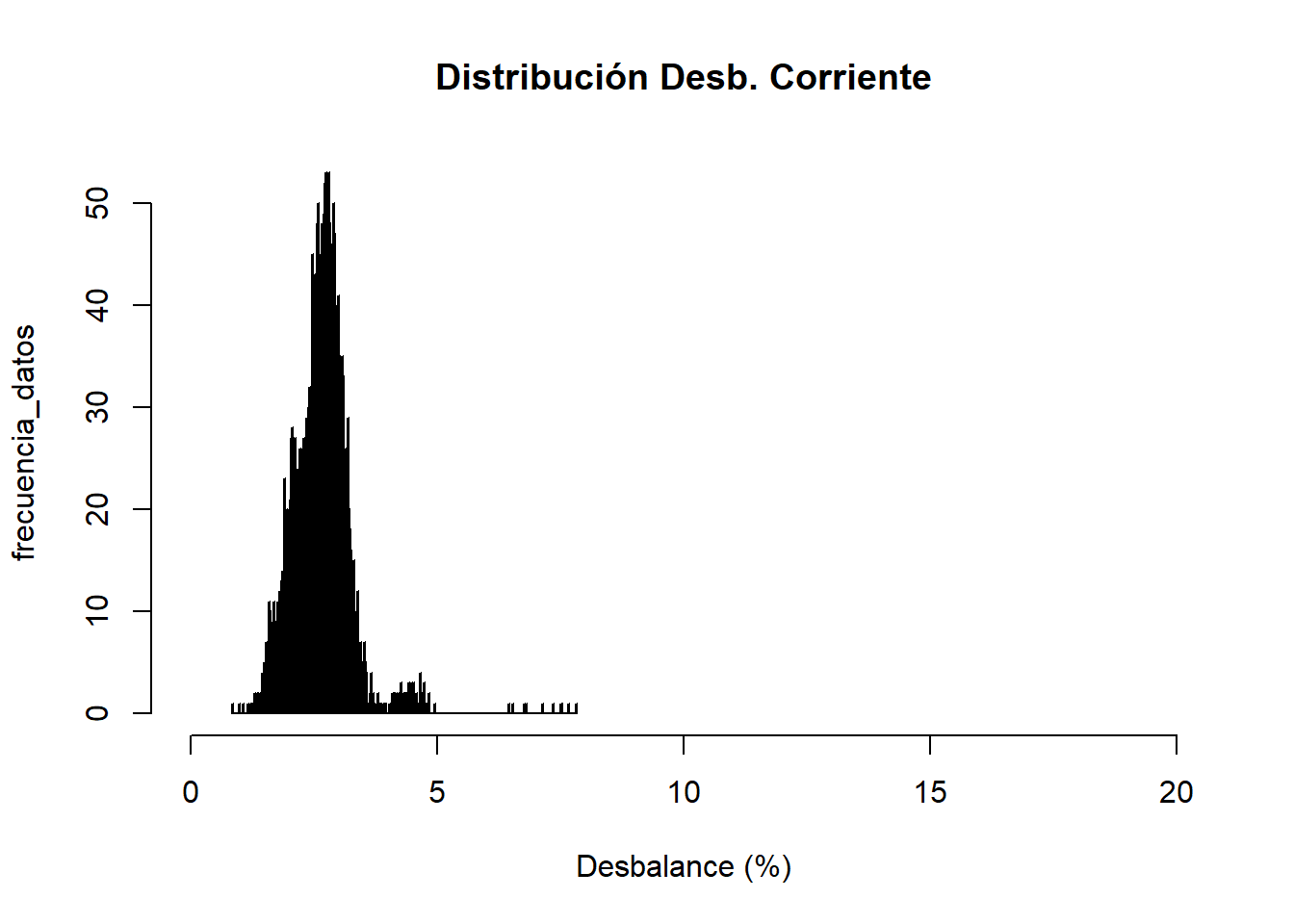

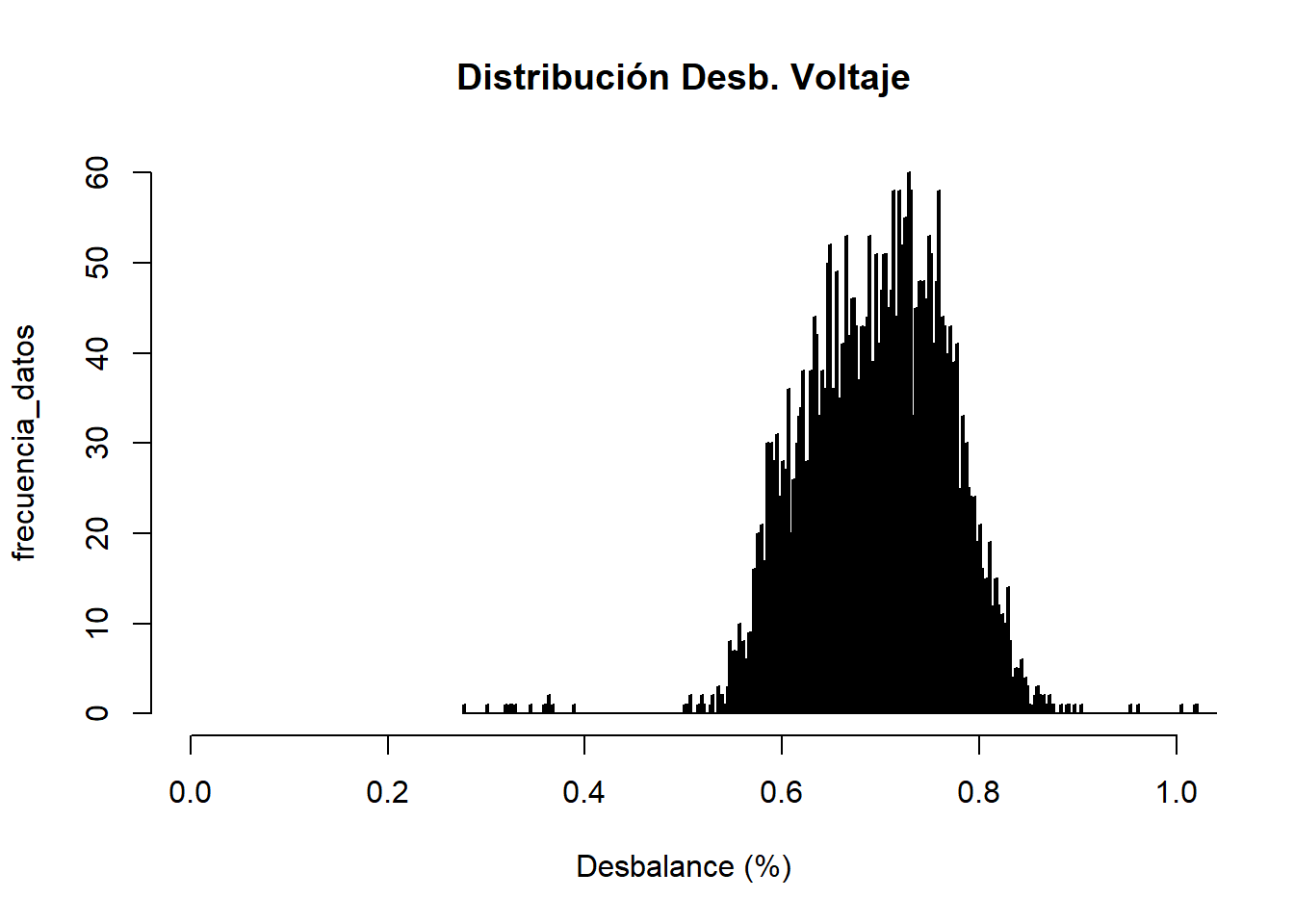

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.85 Min. :0.28
1st Qu.:2.33 1st Qu.:0.64
Median :2.68 Median :0.70
Mean :2.66 Mean :0.70
3rd Qu.:2.94 3rd Qu.:0.75
Max. :7.83 Max. :1.13

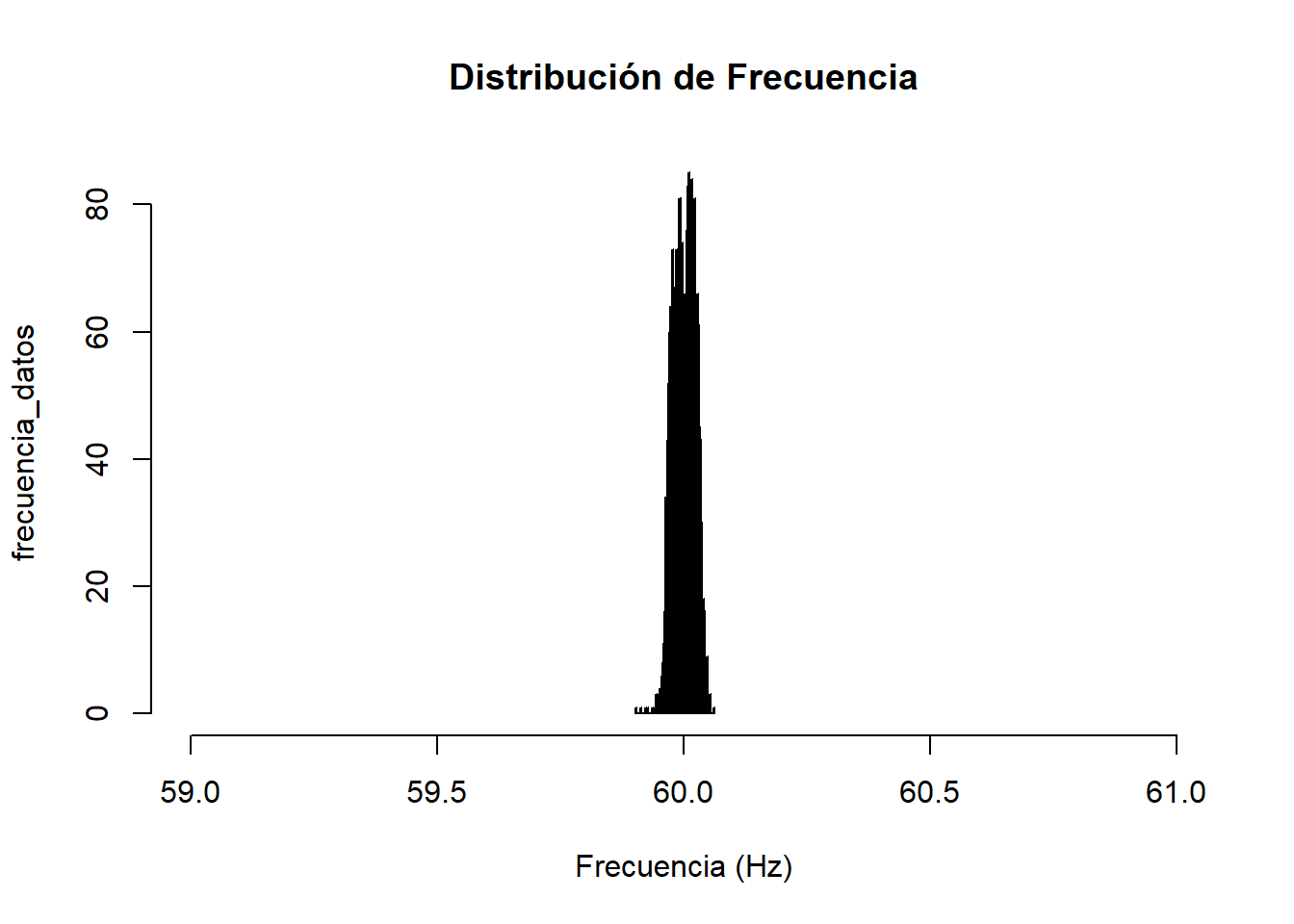

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.90
1st Qu.:59.99
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.06

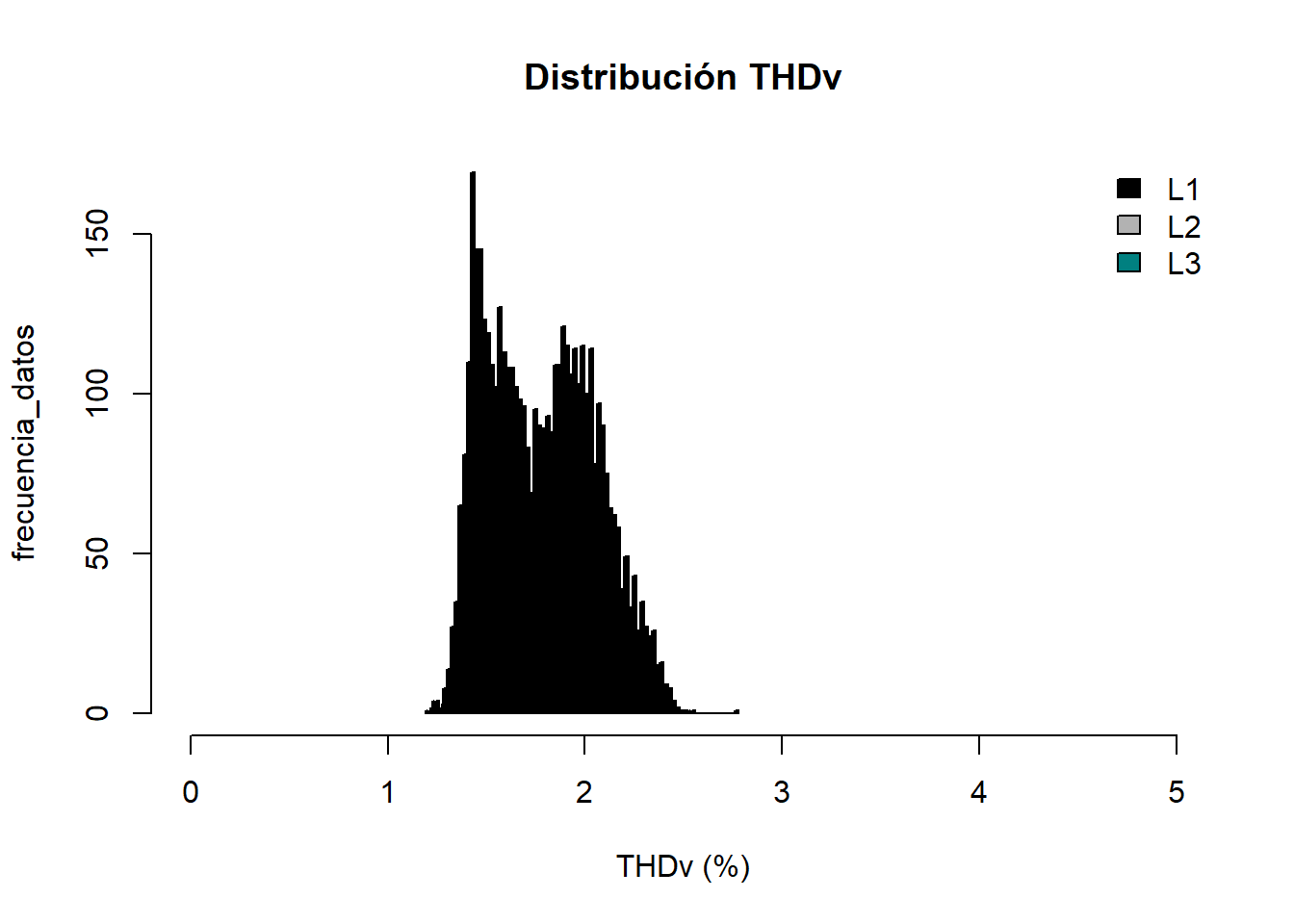

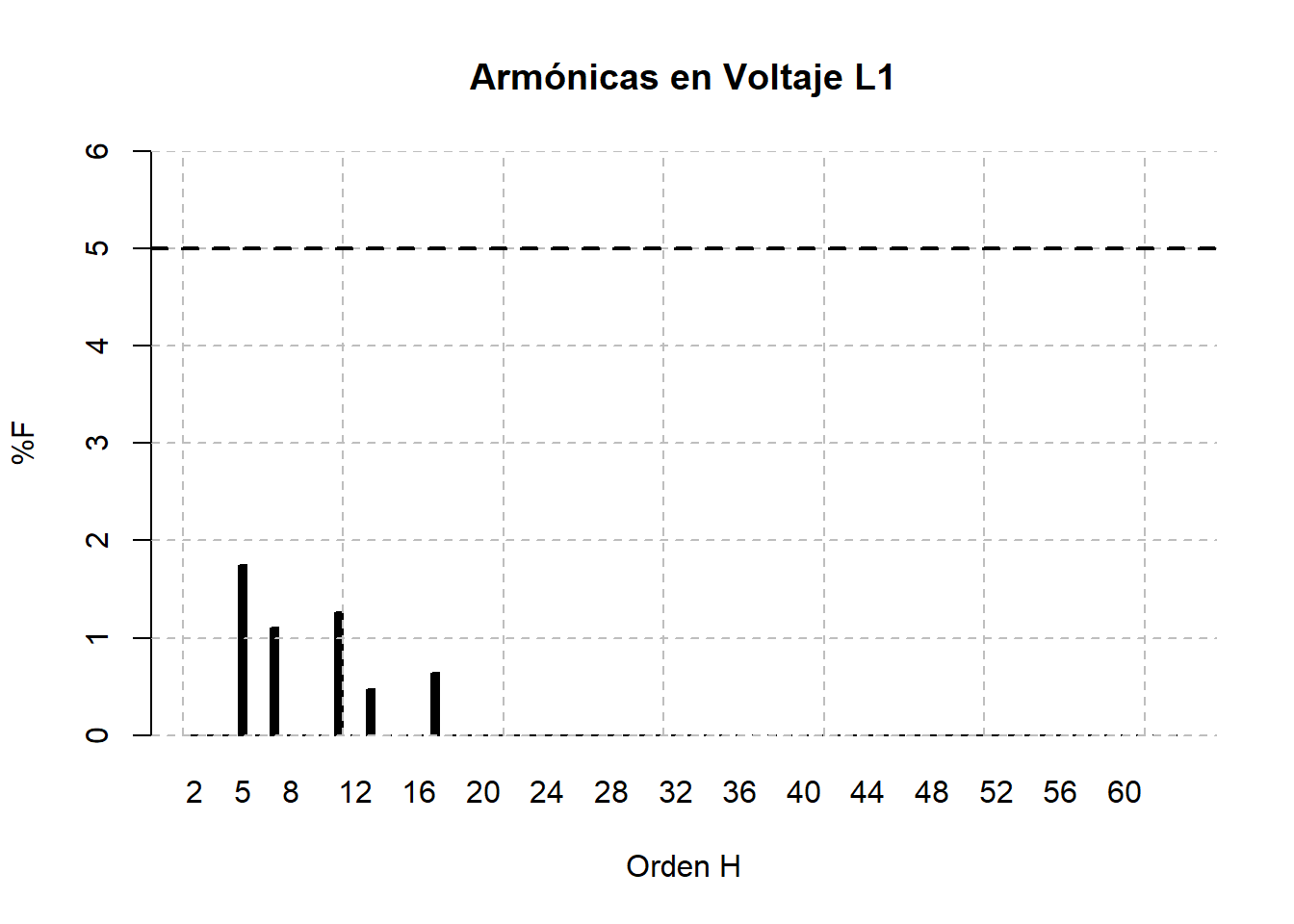

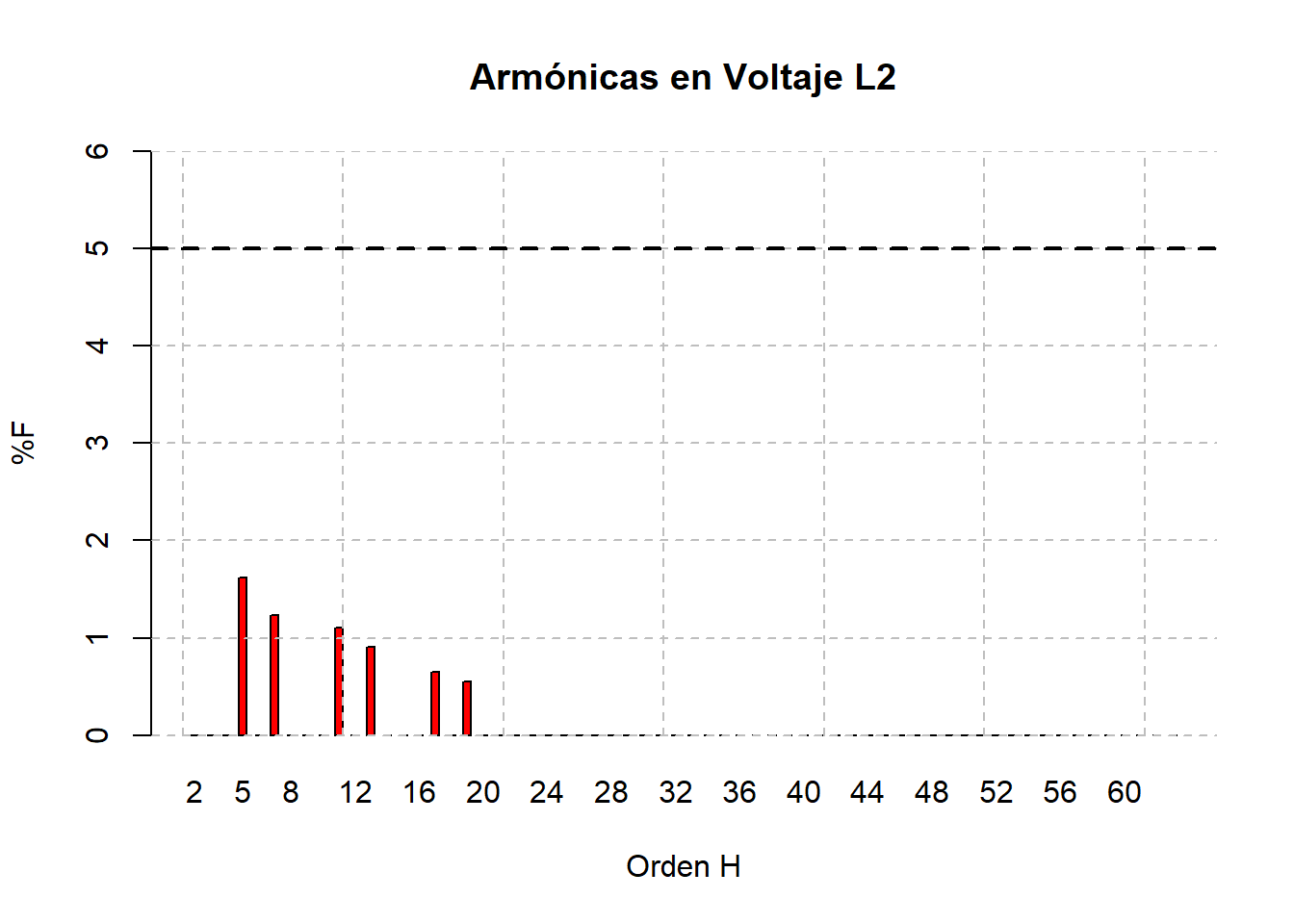

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.2 Min. :1.2
1st Qu.:1.5 1st Qu.:1.6 1st Qu.:1.5
Median :1.8 Median :1.7 Median :1.7
Mean :1.8 Mean :1.8 Mean :1.7
3rd Qu.:2.0 3rd Qu.:1.9 3rd Qu.:2.0
Max. :2.8 Max. :2.5 Max. :2.5

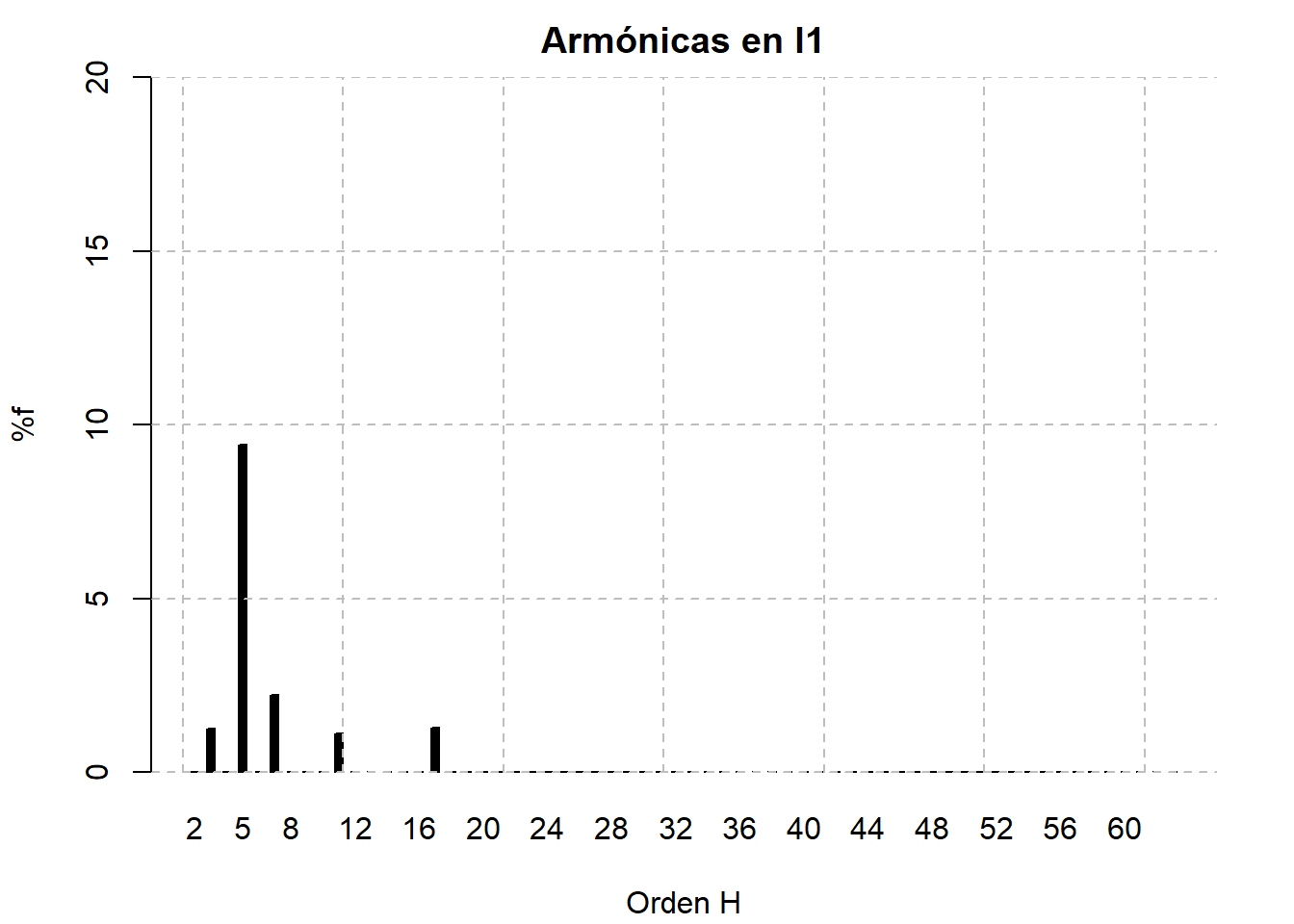

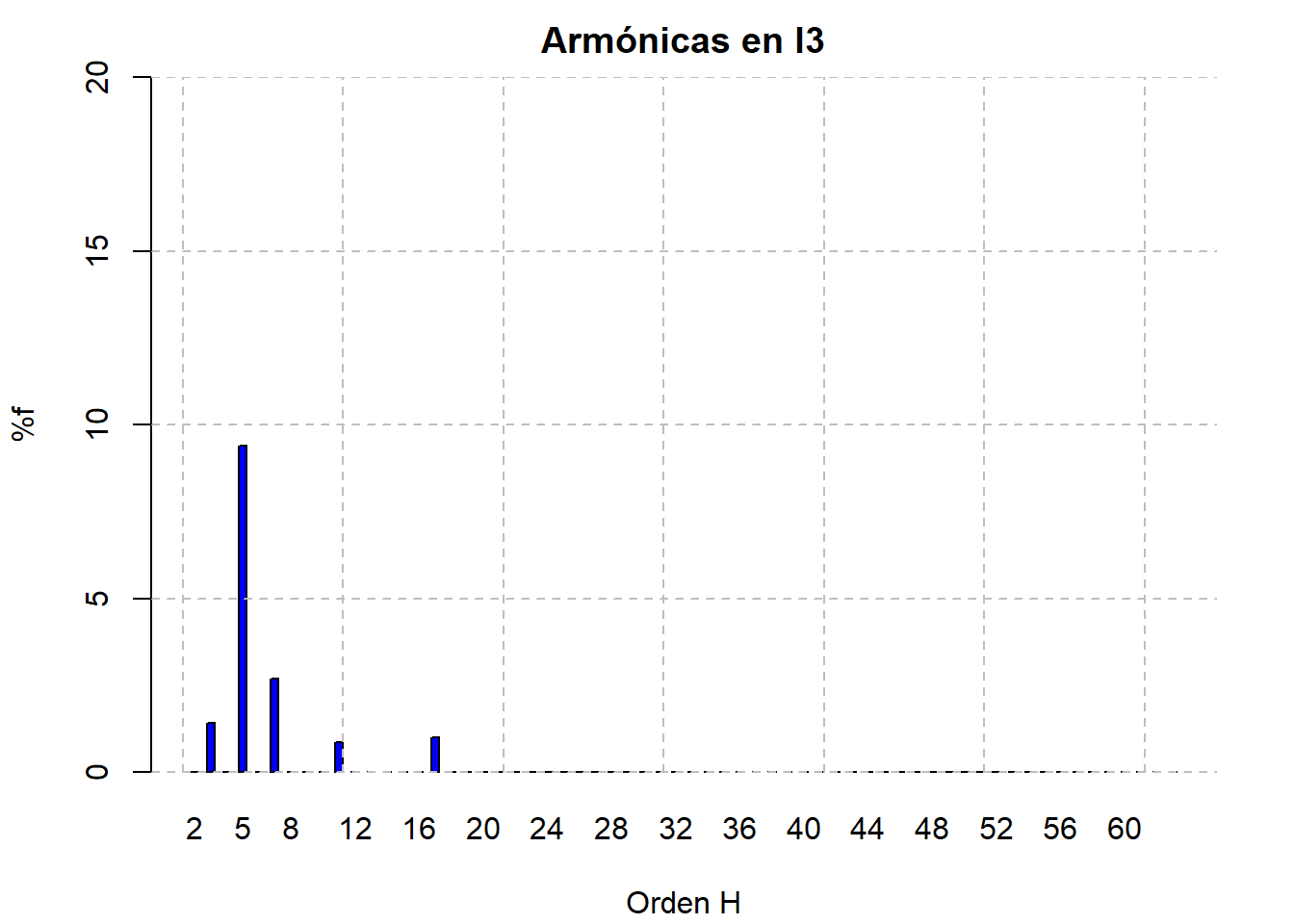

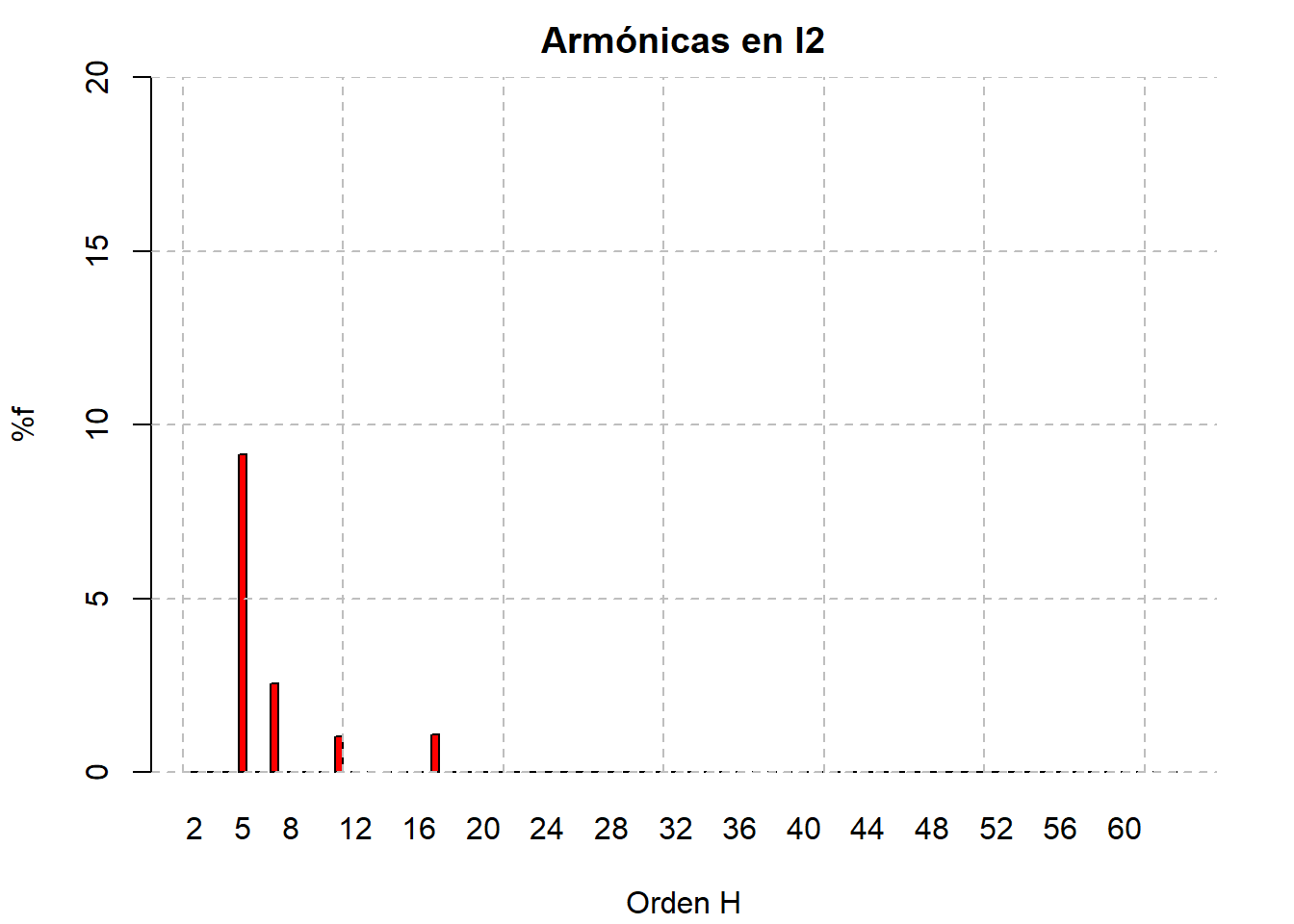

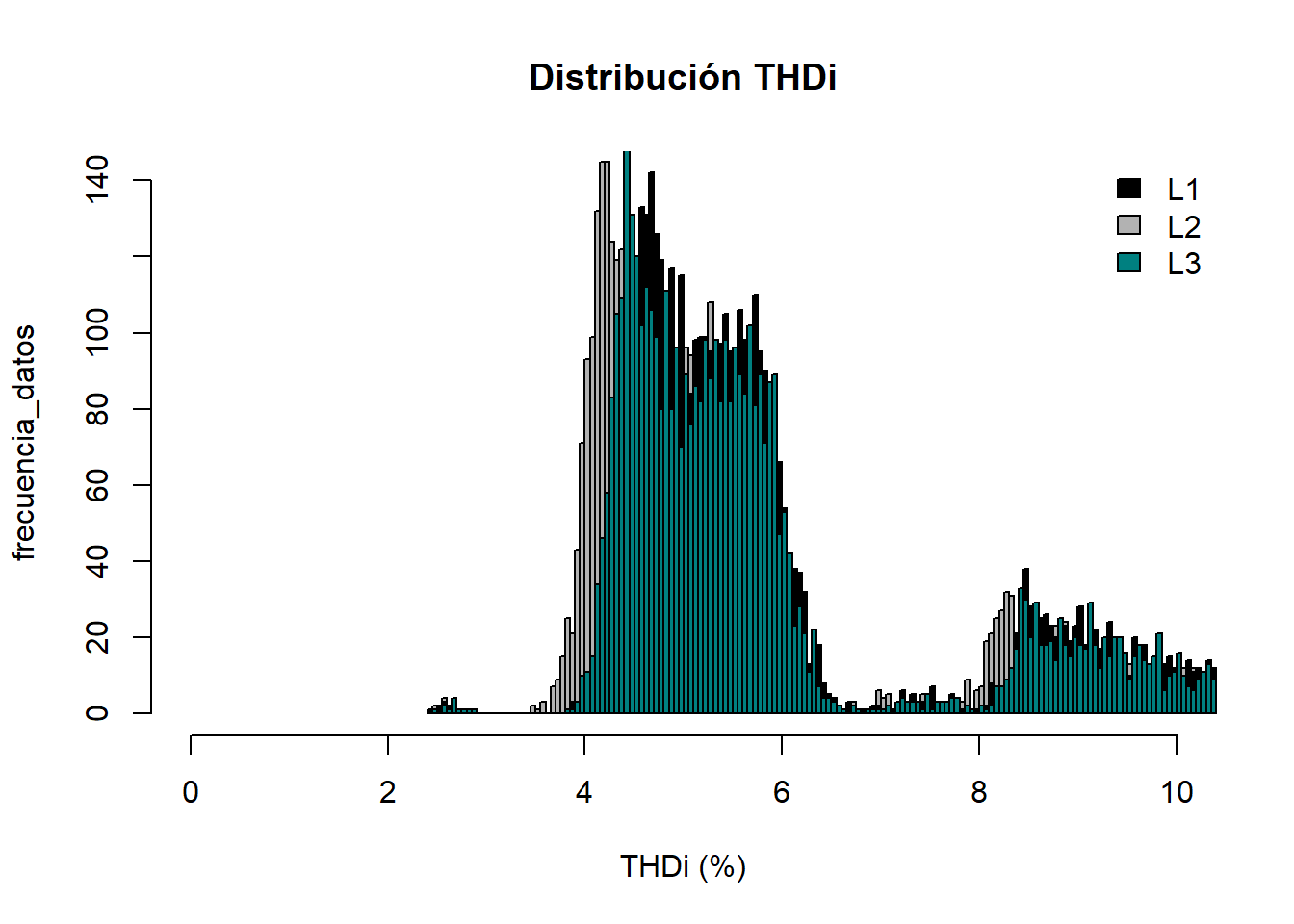

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 2.4 Min. : 2.4 Min. : 2.5
1st Qu.: 4.8 1st Qu.: 4.4 1st Qu.: 4.7
Median : 5.4 Median : 5.0 Median : 5.3
Mean : 6.0 Mean : 5.6 Mean : 5.9
3rd Qu.: 6.0 3rd Qu.: 5.6 3rd Qu.: 6.0
Max. :11.8 Max. :11.8 Max. :11.9

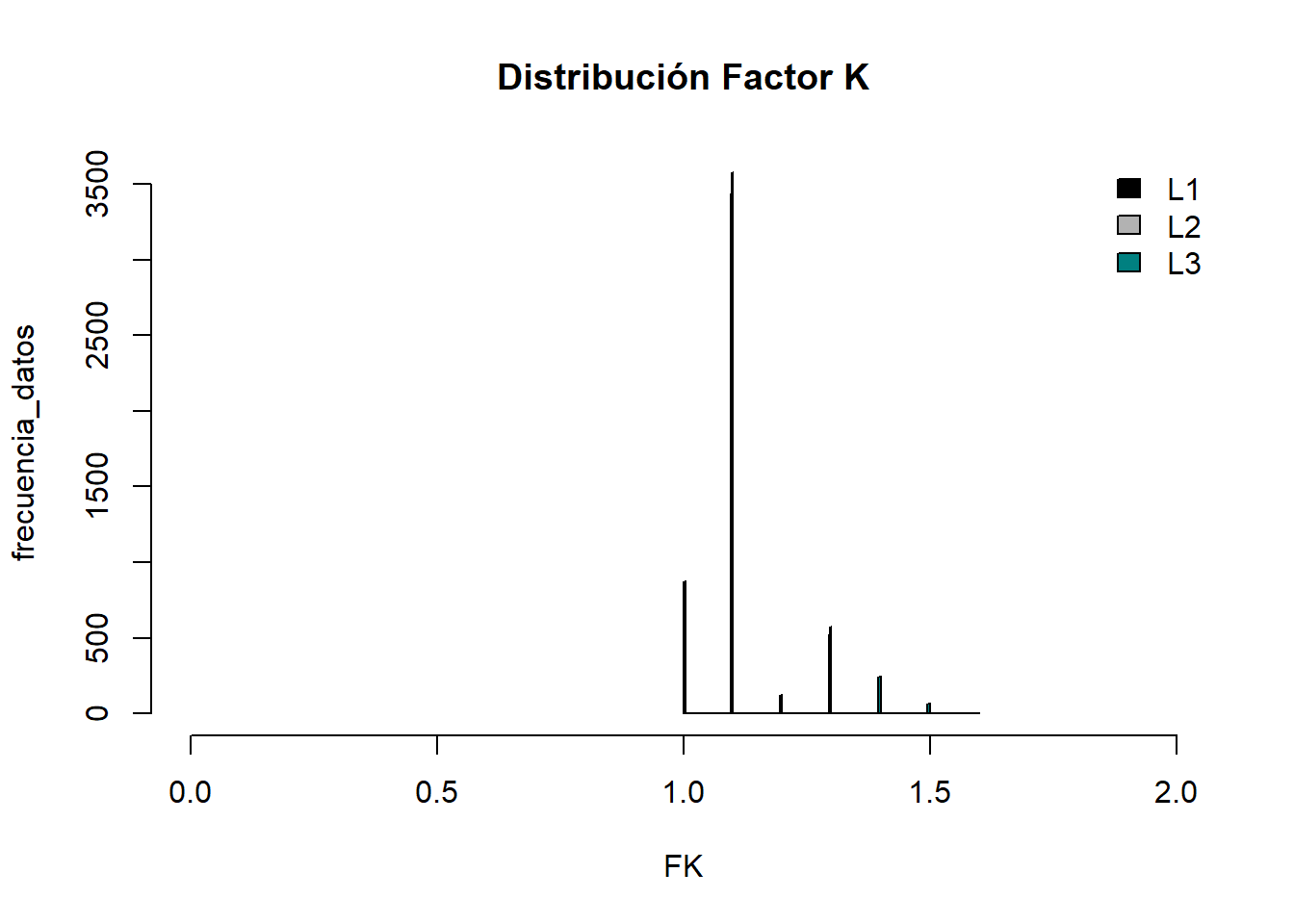

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.00 Min. :1.00 Min. :1.00
1st Qu.:1.10 1st Qu.:1.10 1st Qu.:1.10
Median :1.10 Median :1.10 Median :1.10
Mean :1.14 Mean :1.13 Mean :1.14
3rd Qu.:1.10 3rd Qu.:1.10 3rd Qu.:1.10
Max. :1.50 Max. :1.60 Max. :1.60
